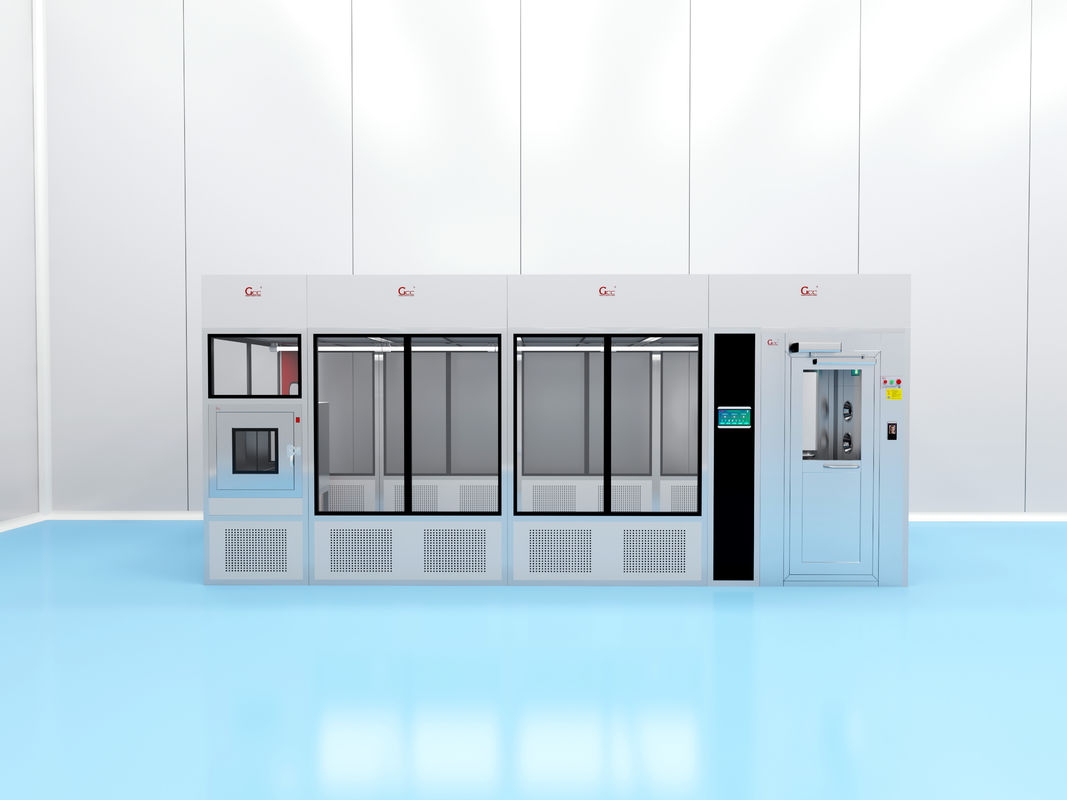

Reinraumgehäuse mit farbigen Stahlplatten
Unsere Reinraumkabine mit farbigen Stahlplatten ist ein hochleistungsfähiges, modulares Reinraumsystem, das für kontrollierte Umgebungen entwickelt wurde, die eine strenge Kontrolle der Partikel- und mikrobiellen Kontamination erfordern. Diese Reinraumkabine, die aus präzisionsgefertigten Sandwichplatten besteht, bietet einen idealen, geschlossenen Arbeitsbereich für Branchen, in denen Luftreinheit und Oberflächensauberkeit von entscheidender Bedeutung sind.
Hauptmerkmale:
1. Fortschrittliche Verbundstruktur:
* 50/100 mm dicke Sandwichplatten mit farbigen Stahlverkleidungen (0,5 mm Dicke)
* Kernoptionen: PU (Polyurethan) zur Isolierung, Steinwolle für Feuerbeständigkeit oder EPS für Kosteneffizienz
* Nahtloses, ineinandergreifendes Platten-Design mit luftdichter Silikondichtung.
2. Premium-Oberflächenbehandlungen:
* Antistatische PVDF-Beschichtung (Elektronikqualität)
* Antimikrobielle Pulverbeschichtung (medizinische/pharmazeutische Qualität)
* SMP-Beschichtung für erhöhte UV-Beständigkeit (Anwendungen im Freien)
3. Reinraumleistung:
* Erreicht Reinheitsstandards der ISO-Klasse 5-8
* 99,97 % HEPA-Filterkompatibilität
* Glatte Ecken mit Radius (R≥30 mm) für einfache Reinigung
4. Anpassbare Konfigurationen:
* Modulare Abmessungen (Standard 1200×1200×2400 mm, anpassbar)
* Integrierte Durchgangskammern und Gerätehalterungen
* Transparente Sichtfenster (Acryl- oder gehärtete Glasoptionen.
Technische Daten:
* Feuerwiderstandsklasse: A2 (Steinwollkern) / B1 (PU-Kern)
* Temperaturbeständigkeit: -30 °C bis +120 °C
* Geräuschreduzierung: Bis zu 30 dB (mit Akustikpaneelen)
* Lebensdauer: 10-15 Jahre bei sachgemäßer Wartung
Anwendungen:
* Pharmazeutische sterile Herstellung
* Montage von Mikroelektronik
* Herstellung von Medizinprodukten
* Biomedizinische Forschungslabore
* Reinzonen für die Lebensmittelverarbeitung
Konformitätsstandards:
* ISO 14644 (Reinraumstandards)
* GMP (Good Manufacturing Practice)
* USP <797> (Pharmazeutische Herstellung)
Diese konstruierte Reinraumkabinenlösung kombiniert Haltbarkeit mit Kontaminationskontrolle und zeichnet sich durch eine schnelle Installation (typischerweise 2-3 Tage für Standardeinheiten) und wartungsfreien Betrieb aus. Optionale Zubehörteile umfassen LED-Reinraumbeleuchtung, Notstromsysteme und Echtzeit-Partikelüberwachungsschnittstellen.
Reinheitsgrad der Luftpartikel in vorgefertigten Reinräumen
| FED STD 209E |
| Stufe |
>=0,1 µm |
>=0,2 µm |
>=0,3 µm |
>=0,5 µm |
>=5 µm |
Äquivalent |
| 1 |
35 |
7 |
3 |
1 |
|
ISO3 |
| 10 |
350 |
75 |
30 |
10 |
|
ISO4 |
| 100 |
|
|
|
100 |
|
ISO5 |
| 1000 |
|
|
|
1000 |
7 |
ISO6 |
| 10000 |
|
|
|
10000 |
70 |
ISO7 |
| 100000 |
|
|
|
100000 |
700 |
ISO8 |
| ISO 14644-1 Reinraumstandards |
| Stufe |
>=0,1 µm |
>=0,2 µm |
>=0,3 µm |
>=0,5 µm |
>=1 µm |
>=5 µm |
Äquivalent |
| ISO1 |
10 |
2 |
|
|
|
|
|
| ISO2 |
100 |
24 |
10 |
4 |
|
|
|
| ISO3 |
1000 |
237 |
102 |
35 |
8 |
|
1 |
| ISO4 |
10000 |
2370 |
1020 |
352 |
83 |
|
10 |
| ISO5 |
100000 |
23700 |
10200 |
3520 |
832 |
29 |
100 |
| ISO6 |
1000000 |
237000 |
102000 |
35200 |
8320 |
293 |
1000 |
| ISO7 |
|
|
|
352000 |
83200 |
2930 |
10000 |
| ISO8 |
|
|
|
3520000 |
832000 |
29300 |
100000 |
| ISO9 |
|
|
|
35200000 |
8320000 |
293000 |
Raumluft |
| Fläche |
15㎡ |
30㎡ |
50㎡ |
100㎡ |
| Material |
Aluminiumrahmen/Backstahlplatte/Isolierglasfenster |
| FFU Klasse 1-100 |
12 Stück |
24 Stück |
48 Stück |
96 Stück |
| FFU Klasse-1K |
3 Stück |
6 Stück |
9 Stück |
18 Stück |
| FFU Klasse-10K |
2 Stück |
4 Stück |
6 Stück |
12 Stück |
| Geschwindigkeit (m/s) |
0,45 m/s ±20% |
| Temperatur (optional) |
18-28 °C |
| Feuchtigkeit (optional) |
50-70% |
| Beleuchtung |
400-800 LUX |
| Leistung |
2,4-7 kW |
4,8-10 kW |
9,6-19 kW |
19,2-30 kW
|
Merkmal
Materialauswahlempfehlungen für Reinraumkabinen:
* Elektronikindustrie:
Aluminium-Zink-Legierungs-Substrat + PVDF-Beschichtung + PU-Kern (mit antistatischer Behandlung)
* Pharmazeutische Sterilräume:
Edelstahl-Substrat + antibakterielle Beschichtung + Steinwollkern (Brandschutzklasse A)
* Allgemeine Labore:
Verzinktes Stahlsubstrat + SMP-Beschichtung + EPS-Kern (kostengünstige Option)
Dienstleistungen:
1. Die Qualitätskontrolle der Produkte und die Lieferzeit werden streng kontrolliert;
2. Direkte Fertigungsfabrik, die einen wettbewerbsfähigen Preis anbietet;
3. Alle Anfragen werden innerhalb von 12 Stunden beantwortet;
4. OEM- und ODM-Service sind verfügbar;
5. Bereitstellung erstklassiger Kundendienstleistungen für die Kunden.
Qualitätskontrolle:
1. Überprüfung des Rohmaterials vor der Herstellung.
2. Einzelprüfung vor der Montage
3. Einzelprüfung während der Produktion
4. Durchführung einer Stichprobenprüfung vor der Auslieferung.
Garantie:
Für unsere Geräte gilt eine Garantie von 1 Jahr, ausgenommen Verschleißteile und Zubehör.
Alle Geräte werden mit einer umfassenden Bedienungsanleitung geliefert, die einen Bericht mit allen Testverfahren enthält.
Zusätzliche IO/OQ/GMP-Dokumente sind auf Anfrage erhältlich.
Wenden Sie sich an unseren Vertriebsmitarbeiter, um spezifische Garantieinformationen oder Dokumentenanforderungen zu erhalten.
FAQ
Q1: Sind die Größe und Konfiguration der Reinraumkabine anpassbar?
A1: Ja. Sie kann nach Ihren Bedürfnissen angepasst werden
Q2: Welche Reinheitsgrade kann die Reinraumkabine erreichen?
A2: ISO 8, ISO 7, ISO5 oder höher sind in Ordnung. Je nach Bedarf können unterschiedliche Anzahlen von FFU konfiguriert werden
Q3: Welche Materialien werden in der Reinraumkabine verwendet?
A3: Normalerweise Edelstahl und Acrylplatten.
